RESPIRO R9 profi
Die Zukunft des Schwadens

Worüber möchtest Du mehr erfahren?

Effektiver Futterfluss,
der RESPIRO Bandschwader optimiert Deine Ernte!

Dank der hohen Einsatzflexibilität kann die Maschine sehr universell für verschiedenste Erntegüter und Ernteverfahren eingesetzt werden. Geringste Futterverschmutzung durch die einzigartige elastische Pick-Up, den schleppenden Zinken und das einzigartige 4-Rad Fahrwerk, dass die Arbeitseinheiten durch die 4-Gelenk Kinematik exakt über jede Bodenunebenheit führt.
All diese Features erlauben eine hohe Arbeitsgeschwindigkeit bei bestem Arbeitsergebnis.
Praktiker bestätigen die herausragende Arbeitsqualität. Die vielfältigen positiven Auswirkungen sauberen Grundfutters schaffen den Mehrwert, der diese Technologie zu einer hoch rentablen Investition macht.

Die erste Wahl für Lohnunternehmer, Großbetriebe und Landwirte.
Überzeugen Sie sich selbst.

Jetzt anfragen

Produktvorteile einfach erklärt

Meister der Flexibilität

EINSATZVIELFALT
RESPIRO R9

Die universellste Maschine auf den Markt. Dank der verschiedenen Ablagemöglichkeiten bringt sie stets die richtige Schwadmasse für die nachfolgende Erntetechnik. Egal ob nasses Dauergrünland, trockenen Luzerne, massige Strohbestände.

Der RESPIRO R9 profi meistert alles, die Einsatzbedingungen sind schier unendlich.

Verschiedenste Erntegüter

RESPIRO R9 Bandschwader im Einsatz im Dauergrünland
Dauergrünland
RESPIRO R9 Bandschwader im Einsatz am Grünroggen
Grünroggen
RESPIRO R3 Bandschwader im Einsatz am Luzerneheu
Luzerneheu
RESPIRO R9 Bandschwader im Einsatz am Stroh
Stroh
RESPIRO R9 Bandschwader im Einsatz am Rapsstroh
Rapsstroh
RESPIRO R9 Bandschwader im Einsatz am Maisstroh
Maisstroh
RESPIRO R9 Bandschwader im Einsatz am Kleegras
Kleegras
RESPIRO R9 Bandschwader im Einsatz am Heu
Heu

Möglichkeiten der Schwadablage

RESPIRO R9 Bandschwader produziert Mittelschwad
Mittenschwad
RESPIRO R9 Bandschwader produziert Seitenschwad
Seitenschwad
RESPIRO R9 Bandschwader bei der Nachtschwad
Nachtschwad
RESPIRO R9 Bandschwader beim Auseinanderpflügen
Auseinanderpflügen
RESPIRO R9 Bandschwader beim Schwad zusammenführen
Schwad zusammenführen
Mit RESPIRO R9 verschiedene Möglichkeiten der Schwadablage: mehrmaliges Überheben
Mehrmaliges Überheben
Mit RESPIRO R9 auch nasse Flächen ausschwaden
Nasse Flächen ausschwaden
RESPIRO Bandschwader beim Schwad wenden
Schwad wenden
RESPIRO R9 profi

TECHNISCHE FEATURES

Pendelnde Unterlenkeranhängung Kat. 2 – Drehpunkt hinter Unterlenkerachse

  • Hohe Wendigkeit
  • Sehr gute Nachlaufeigenschaft

Keine Relativbewegung zwischen Pumpe und Tank

  • Saug- und Druckleitungen bewegen sich nicht
  • Höhere Lebensdauer der Schläuche

Stützfuß auf Rahmen

RESPIRO R9 Bandschwader: Anbau
Der hydraulische Antrieb vom RESPIRO R9 Bandschwader

Pick-up-, Rotor- und Bandantrieb über Bordhydraulik Doppel-Axialkolbenpumpe

  • Fördermenge unabhängig von Zapfwellendrehzahl am Terminal einstellbar
  • Perfekte Anpassung an die Erntesituation

Öltank im Rahmen integriert
Ölkühler läuft permanent mit

Robuste Konstruktion vom Anbau bis zum Fahrwerk

  • hohe Lebensdauer

Einzigartiges 4-Rad Fahrwerk

  • Laufruhe und perfekte Bodenanpassung
  • exakte Führung der Arbeitseinheiten
  • sehr geringer Bodendruck
  • kein Aufschaukeln am Vorgewende
  • perfekt für Einzelaushebung
  • extrem hangtauglich – kein Kippen, kein Rutschen

Reiter RESPIRO R9 im Einsatz von hinten fotografiert
RESPIRO R9 Bandschwader: 4-Gelenk-Kinematik

Ausgeklügelte Kinematik zum Führen der Arbeitseinheiten

  • Zwei Unterlenker und ein hydraulischer Oberlenker
  • Momentanpol (MP) liegt unter Boden
  • Einfaches Ausweichen der Arbeitseinheiten nach oben
  • Im Einsatz wird die Arbeitseinheit leichter – weniger Verschleiß der Gleitteller, Grasnarbenschonung
  • Ermöglicht höhere Fahrgeschwindigkeit
  • Hohe Lebensdauer

Perfekte mechanische Entlastung der Arbeitseinheiten

  • geringes Auflagegewicht
  • schnelle Reaktion durch Federentlastun
  • Bumerang-Lenker für gleichmäßige
  • Entlastung über gesamten Arbeitsweg +/- 300 mm

Die Federentlastung des RESPIRO R9 Bandschwaders
RESPIRO R9 Bandschwader in Vorgewendeposition

Vollwertiges Hubwerk am Fahrrahmenausleger

  • 3-Punkt Anbau – beste Führung über
    Bodenunebenheiten

Große Bodenfreiheit am Vorgewende

  • ideal zum Überfahren von gelegten Schwaden

Arbeitseinheiten werden immer parallel zum Boden hochgehoben

  • sehr rasches Ein- und Ausfahren
    Einzelaushub möglich
  • kein Aufschaukeln Dank 4-Rad Fahrwerk

RESPIRO R9 Bandschwader im Einsatz am Stroh

Fliegende Aufhängung im Stroheinsatz durch Absenkbegrenzung

  • wird durch 4-Radfahrwerk ermöglicht

Aushub der 2 Arbeitseinheiten (2 DW)

Betrieb von Pick-up, Rotor und Band über die Bordhydraulik (Zapfwelle 1000 U/min)

Terminal (LS oder Druckumlauf notwendig)

  • Transport- oder Arbeitsposition
  • Ablagemodus (Seite / Mitte)
  • Ablagerichtung (Mittenablage / Nachtschwade;
    Seitenablage links od. rechts / Auseinanderpflügen)
  • Drehzahl Pick-up mit Rotor / Drehzahl Band
  • Automatische Bandabschaltung am Vorgewende
  • Bandabschaltung per Knopfdruck
  • Rotorhöhe
  • Rechhöhe

Reiter RESPIRO R9 Bedienung
RESPIRO R9 Bandschwader in Transportstellung
  • Ein- und Ausklappen mit einem Knopfdruck
  • Sichere Transportverriegelung über Doppelhaken
  • Druckluftbremse

RESPIRO R9 profi

TECHNISCHE FEATURES

Pendelnde Unterlenkeranhängung Kat. 2 – Drehpunkt hinter Unterlenkerachse

  • Hohe Wendigkeit
  • Sehr gute Nachlaufeigenschaft

Keine Relativbewegung zwischen Pumpe und Tank

  • Saug- und Druckleitungen bewegen sich nicht
  • Höhere Lebensdauer der Schläuche

Stützfuß auf Rahmen

RESPIRO R9 Bandschwader: Anbau
Der hydraulische Antrieb vom RESPIRO R9 Bandschwader

Pick-up-, Rotor- und Bandantrieb über Bordhydraulik Doppel-Axialkolbenpumpe

  • Fördermenge unabhängig von Zapfwellendrehzahl am Terminal einstellbar
  • Perfekte Anpassung an die Erntesituation

Öltank im Rahmen integriert
Ölkühler läuft permanent mit

Robuste Konstruktion vom Anbau bis zum Fahrwerk

  • hohe Lebensdauer

Einzigartiges 4-Rad Fahrwerk

  • Laufruhe und perfekte Bodenanpassung
  • exakte Führung der Arbeitseinheiten
  • sehr geringer Bodendruck
  • kein Aufschaukeln am Vorgewende
  • perfekt für Einzelaushebung
  • extrem hangtauglich – kein Kippen, kein Rutschen

Reiter RESPIRO R9 im Einsatz von hinten fotografiert
RESPIRO R9 Bandschwader: 4-Gelenk-Kinematik

Ausgeklügelte Kinematik zum Führen der Arbeitseinheiten

  • Zwei Unterlenker und ein hydraulischer Oberlenker
  • Momentanpol (MP) liegt unter Boden
  • Einfaches Ausweichen der Arbeitseinheiten nach oben
  • Im Einsatz wird die Arbeitseinheit leichter – weniger Verschleiß der Gleitteller, Grasnarbenschonung
  • Ermöglicht höhere Fahrgeschwindigkeit
  • Hohe Lebensdauer

Perfekte mechanische Entlastung der Arbeitseinheiten

  • geringes Auflagegewicht
  • schnelle Reaktion durch Federentlastun
  • Bumerang-Lenker für gleichmäßige
  • Entlastung über gesamten Arbeitsweg +/- 300 mm

Die Federentlastung des RESPIRO R9 Bandschwaders
RESPIRO R9 Bandschwader in Vorgewendeposition

Vollwertiges Hubwerk am Fahrrahmenausleger

  • 3-Punkt Anbau – beste Führung über
    Bodenunebenheiten

Große Bodenfreiheit am Vorgewende

  • ideal zum Überfahren von gelegten Schwaden

Arbeitseinheiten werden immer parallel zum Boden hochgehoben

  • sehr rasches Ein- und Ausfahren
    Einzelaushub möglich
  • kein Aufschaukeln Dank 4-Rad Fahrwerk

RESPIRO R9 Bandschwader im Einsatz am Stroh

Fliegende Aufhängung im Stroheinsatz durch Absenkbegrenzung

  • wird durch 4-Radfahrwerk ermöglicht

Reiter RESPIRO R9 Bedienung

Aushub der 2 Arbeitseinheiten (2 DW)

Betrieb von Pick-up, Rotor und Band über die Bordhydraulik (Zapfwelle 1000 U/min)

Terminal (LS oder Druckumlauf notwendig)

  • Transport- oder Arbeitsposition
  • Ablagemodus (Seite / Mitte)
  • Ablagerichtung (Mittenablage / Nachtschwade;
    Seitenablage links od. rechts / Auseinanderpflügen)
  • Drehzahl Pick-up mit Rotor / Drehzahl Band
  • Automatische Bandabschaltung am Vorgewende
  • Bandabschaltung per Knopfdruck
  • Rotorhöhe
  • Rechhöhe

  • Ein- und Ausklappen mit einem Knopfdruck
  • Sichere Transportverriegelung über Doppelhaken
  • Druckluftbremse

RESPIRO R9 Bandschwader in Transportstellung

Technologie,
die sich lohnt.

Der Weg in die Zukunft fordert ein fundamentales Umdenken vom Kehren hin zum Aufheben. RESPIRO-Bandschwader sind revolutionär in ihren Merkmalen. Die elastische, ungesteuerte Pick-up mit kleinem Durchmesser, in Verbindung mit den schleppenden Zinken und dem Förderrotor liefert hervorragende Ergebnisse.

Sie möchten mehr über die zukunftsweisende RESPIRO-Technologie erfahren?

Die Technologie im Detail

Elastische Pick-Up

Beste Bodenanpassung

  • Beste Rechqualität
  • Kein aggressiver Bodenkontakt
  • Wenig Verschleiß an den Zinken
  • Wenig Zinkenbrüche

RESPIRO: Sauberes Futter durch flexible Pick-Up
Mehr Details

Kleiner Durchmesser

schonend und langlebig

  • Geringer Abstand zwischen den Zinkenspitzen
  • Geringe Zinkenaufschlagsgeschwindigkeit
  • Schlagkräftig auch bei kurzem Futter
  • Unterfährt große Schwade
  • Ermöglicht den schleppenden Zinken

Reiter RESPIRO Bandschwader: kleiner Durchmesser Seitenansicht
Mehr Details

Schleppende Zinkengeometrie

schonend und langlebig

  • Kein aggressiver Bodenkontakt möglich
  • Steine und Fremdkörper bleiben liegen
  • Weniger Verschleiß und Brüche an den Zinken
  • Zusätzliche sanfte Bodenanpassung
  • Güllepartikel bleiben am Boden

RESPIRO Bandschwader Modell der schleppenden Zinkengeometrie
Mehr Details

Ungesteuerte Pick-Up

wartungsfrei

  • Ermöglicht kleinen Durchmesser
  • Radikal einfach gebaut
  • Bedeutend weniger Bauteile – keine Kurvenbahn
  • Axial völlig spielfrei
  • Mittenantrieb mit 2 Doppellager

Reiter RESPIRO Bandschwader: ungesteuerte Pick-Up
Mehr Details

Anti-Loss-System

keine lockeren Zinken

  • Einzigartige Zinkenbefestigung
  • Zinkenwicklung wird von innen gestützt
  • In der Wicklung gebrochene Zinken gehen nicht verloren

Reiter RESPIRO Bandschwader: einzigartiges Anti-Loss-System
Mehr Details

Gleitteller nahe am Zinken

Beste Zinkenführung

  • Frei drehend
  • Große Auflagefläche
  • Optional: Robalon Gleitteller

Reiter RESPIRO Bandschwader: Gleitteller nahe am Zinken
Mehr Details

Förderrotor & Schwadrolle

Gleichmäßiger Gutstrom

  • Sorgt für gleichmäßigen Gutstrom
  • Förderrotor hydraulisch entlastet und in der Höhe einstellbar
  • Schwadrolle führt den Gutstrom an der Pick-up

Reiter RESPIRO R3: Förderrotor & Schwadrolle
Mehr Details

Datenblatt RESPIRO R9 profi

Arbeitsbreite Mittenschwad [m] 7,50 – 9,00
Schwadbreite [m] 0,50 – 2,00
Arbeitsbreite Seitenschwad [m] 7,00 + Schwad
Bandbreite [mm] 1000
Transportlänge [m] 6,40
Transportbreite [m] 2,96
Transporthöhe [m] 3,95
Gewicht [kg] 6400
Bereifung 500/50-22.5
Flächenleistung [ha/h] 4 – 10
Zapfwelle [U/min] 1000
Erforderliche Hydraulikanschlüsse 2 DW + LS
Erforderliche Elektroanschlüsse ISOBUS, 7-polig
Bremse DLB

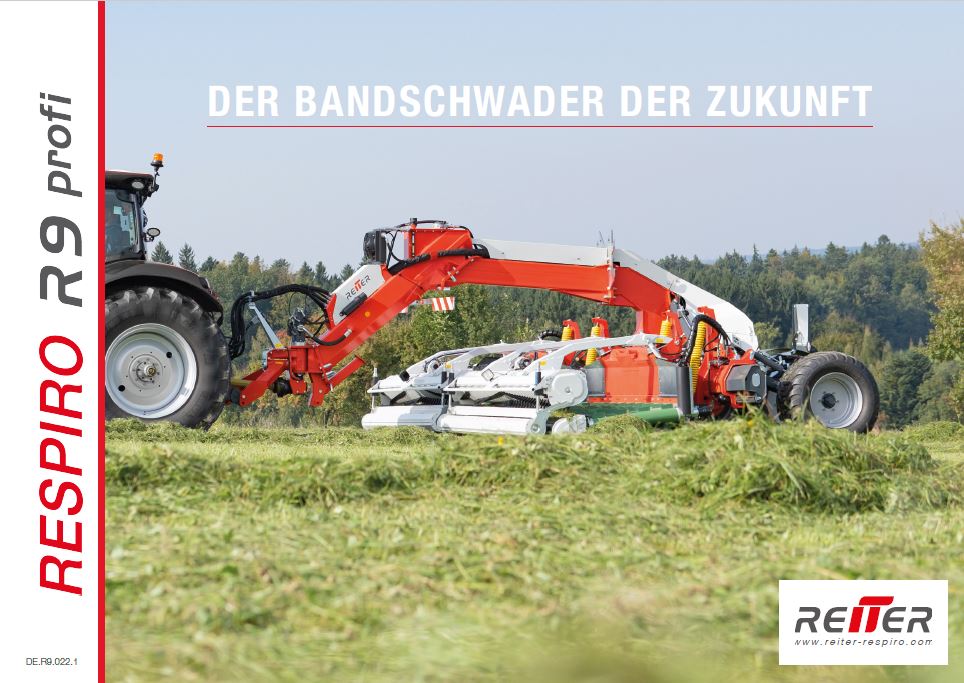

Download Produktbroschüre

RESPIRO R9 profi

In dieser Broschüre finden Sie alle Infos zur Maschine gebündelt, als pdf zum Download.

Jetzt herunterladen
Respiro-Technologie
im Aufwind

RESPIRO R9 Profi - Die Zukunft des Schwadens

Von der Ebene bis in den Steilhang, vom Dauergrünland bis zur exotischen Zwischenfrucht – die Respiro R9 profi Bandschwader sind eine Klasse für sich. Einsatzvielfalt, Arbeitsqualität, Leistung und Zuverlässigkeit. Überzeugen Sie sich selbst.
